JENIS ALAT POTONG PAHAT DAN CARA KEGUNAANYA

ALAT POTONG PAHAT PADA BUBUT





Yang dimaksud dengan alat potong adalah alat/pisau yang digunakan untuk menyayat produk/benda kerja. Dalam pekerjaan pembubutan salah satu alat potong yang sering digunakan adalah pahat bubut. Jenis bahan pahat bubut yang banyak digunakan di industri-industri dan bengkel-bengkel antara lain baja karbon, HSS, karbida, diamond dan ceramik.

1.      Geometris alat potong

Hal yang sangat penting diperhatikan adalah bagaimana alat potong dapat menyayat dengan baik, dan untuk dapat menyayat dengan baik alat potong diperlukan adanya sudut baji, sudut bebas dan sudut tatal sesuai ketentuan, yang semua Ini disebut dengan istilah geometris alat potong. Sesuai dengan bahan dan bentuk pisau, geometris alat potong untuk penggunaan setiap jenis logam berbeda.









a.      Pahat bubut rata kanan

Pahat bubut rata kanan memilki sudut baji 80º dan sudut-sudut bebas lainnya sebagaimana gambar 26, pada umumnya digunakan untuk pembubutan rata memanjang yang pemakanannya dimulai dari kiri ke arah kanan mendekati posisi cekam.

b.      Pahat bubut rata kiri

Pahat bubut rata kiri memilki sudut baji 55º, pada umumnya digunakan untuk pembubutan rata memanjang yang pemakanannya dimulai dari kiri ke arah kanan mendekati posisi kepala lepas.

c.       Pahat bubut muka

Pahat bubut muka memilki sudut baji 55º, pada umumnya digunakan untuk pembubutan rata permukaan benda kerja (facing) yang pemakanannya dapat dimulai dari luar benda kerja ke arah mendekati titik senter dan juga dapat dimulai dari titik senter ke arah luar benda kerja tergantung arah putaran mesinnya.

d.      Pahat bubut ulir

Pahat bubut ulir memilki sudut puncak tergantung dari jenis ulir yang akan dibuat, sudut puncak 55° adalah untuk membuat ulir jenis whitwhort. Sedangkan untuk pembuatan ulir jenis metrik sudut puncak pahat ulirnya dibuat

60°.



2.      Penggunaan pahat bubut luar

Sebagaimana dijelaskan di atas bahwa salahsatu alat potong yang sering digunakan pada proses pembubutan adalah pahat bubut. Bentuk, jenis dan bahan pahat ada bermacam-macam yang tentunya disesuaikan dengan kebutuhan. Prosesnya adalah benda kerja yang akan dibubut bergerak berputar sedangkan pahatnya bergerak memanjang, melintang atau menyudut tergantung pada hasil pembubutan yang diinginkan.






3.      Pahat bubut dalam

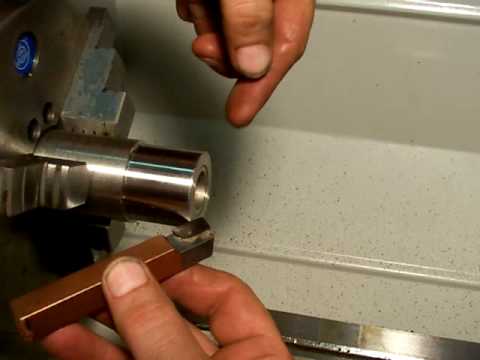

Sealin pahat bubut luar, pada proses pembubutan juga sering menggunakan pahat bubut dalam. Pahat jenis ini digunakan untuk membubut bagian dalam atau memperbesar lubang yang sebelumnya telah dikerjakan dengan mata bor. Bentuknya juga bermacam-macam dapat berupa pahat potong, pahat alur ataupun pahat ulir, ada yang diikat pada tangkai pahat. Bentuk ada yang khusus sehingga tidak diperlukan tangkai pahat. Contoh pemakaian pahat bubut dalam ketika memperbesar lubang dan membubut rata bagian dalam.


4.      Pahat potong

Pahat potong adalah jenis pahat potong yang menggunakan tangkai digunakan untuk memotong benda kerja.


5.      Pahat bentuk

Pahat bentuk digunakan untuk membentuk permukaan benda kerja, bentuknya sangat banyak dan dapat diasah sesuai bentuk yang dikehendaki operatornya. adalah jenis-jenis pahat berbentuk radius.



6.      Pahat keras

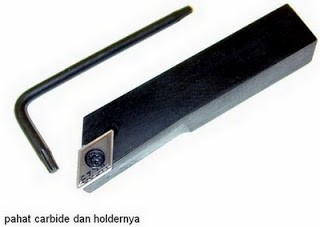

Pahat keras yaitu pahat yang terbuat dari logam keras yang mengandung bahan karbon tinggi yang dipadu dengan bahan-bahan lainnya, seperti Cemented Carbid, Tungsten, Wide dan lain-lain. Pahat jenis ini tahan terhadap suhu kerja sampai dengan kurang lebih 1000° C, sehingga tahan aus/gesekan tetapi getas/rapuh dan dalam pengoperasiannya tidak harus menggunakan pendingin, sehingga cocok untuk mengerjakan baja, besi tuang, dan jenis baja lainnya dengan pemakanan yang tebal namun tidak boleh mendapat tekanan yang besar. Di pasaran pahat jenis ini ada yang berbentuk segi tiga, segi empat dan lain-lain yang pengikatan dalam tangkainya dengan cara dipateri keras (brassing) atau dijepit menggunakan tangkai dan baut khusus.


7.      Bor senter

Bor senter digunakan untuk membuat lubang senter diujung benda kerja sebagai tempat kedudukan senter putar atau tetap yang kedalamannnya disesuaikan dengan kebutuhan yaitu sekitar 1/3 ÷ 2/3 dari panjang bagian yang tirus pada bor senter tersebut. Pembuatan lubang senter pada benda kerja diperlukan apabila memilki ukuran yang relatif panjang atau untuk mengawali pekerjaan pengeboran.




8.      Kartel

Kartel adalah suatu alat yang digunakan untuk membuat alur-alur kecil pada permukaan benda kerja, agar tidak licin yang biasanya terdapat pada batang-batang penarik atau pemutar yang dipegang dengan tangan. Hasil pengkartelan ada yang belah ketupat, dan ada yang lurus tergantung gigi kartelnya
